1. 반도체란 무엇일까?

우리는 전기 전도도 기준으로 물질을 3가지로 나눌 수 있다.

1. 절연체 : 전기가 거의 흐르지 않음
2. 도체 : 전기가 잘 흐름
3. 반도체 : 절연체와 도체의 중간



 하지만, 반도체의 진짜 특징은 '전도도를 조절할 수 있다'는 것이다. 우리는 불순물을 첨가하거나, 전기장을 인가하거나 빛을 통해 반도체를 상황에 따라 도체 혹은 절연체 처럼 행동하게 할 수 있다.

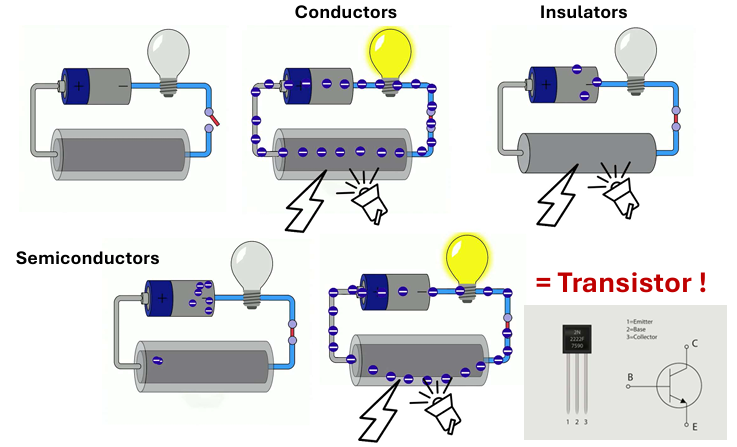

 그림으로 차이를 살펴보자.



 순서대로 도체는 전류가 잘 흐르기 때문에 전구가 켜지고, 절연체는 전류가 잘 흐르지 않기 때문에 전구가 꺼지는 것을 확인할 수 있다. 하지만, 반도체의 경우 조건에 따라 켜지기도/ 꺼지기도 하는 모습을 보인다. 이것이 바로 Transistor로, switch 역할을 하여 ON/OFF 제어를 한다.





2. Transistor 트랜지스터

Transistor : 전류를 증폭하거나 스위칭 하는 소자



구조는 다음과 같다.



Source 전류가 들어오는 곳
Drain 전류가 나가는 곳
Gate 스위치 역할



 이때 gate의 전압에 따라 ON/OFF가 조절된다. nMOS는 전자가 이동하고 pMOS는 정공이 이동한다는 차이가 있다.



3. MOSFET

 MOSFET은 메모리에서 크게 2가지 역할을 한다.

1) Switch (스위치)
2) Selector (셀 선택기)



Switch로서의 MOSFET은 직접 데이터를 저장 + 유지하는 역할을 하고, Selector로서의 MOSFET은 길을 열어주는 스위치 역할로, 데이터를 저장하지 않고 셀 선택을 한다.





 Selector로서의 메모리는 다음과 같다.

- DRAM, MRAM, ReRAM, NAND



4. Matrix-based Memory 구조

  위에서 MOSFET이 selector로 쓰인다고 언급했다. 이때, selector가 어디서 어떻게 쓰이는 지 알기 위해서는 Matrix 구조를 알아야한다. 메모리는 matrix 구조이기 때문에 WL/BL로 선택한다.



메모리의 모습





 모든 cell은 위의 그림처럼 Word Line(WL)과 Bit Line(BL)의 3차원적 교차점에 존재한다.

Word Line (WL) → 행 선택
Bit Line (BL) → 데이터 통로
교차점 = cell = 메모리 하나



이때, WL과 BL의 조합으로 특정 셀을 선택할 수 있는 것이다. 이와 관련된 내용이 'Random Access Memory'이다.

Random Access Memory
:  WL+BL로 주소를 바로 지정하여, 아무 위치나 바로 접근 가능한 것이다.



그런데 단순히 WL/BL 만으로 정확히 한 셀만 선택이 가능할까?

5. Passive vs Active Matrix

5-1. Passive Matrix

위의 구조는 Passive Matrix로 Transistor가 없이 선만 교차하는 형태이다.

Passive ve. Active Matrix



 Passive Matrix의 작동 원리를 알아보자.

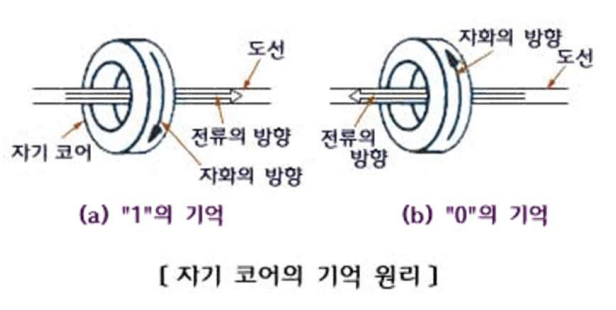

Ferrite Core(자성 링)의 전류 방향에 따라 자화 방향이 달라지고, 이에 따라 0/ 1과 같은 binary state로 저장된다. 즉, 자화 방향 = 데이터 인 것이다.

히스테리시스 곡선



X축은 전류(= 자기장), y축은 자화 상태를 보여주는 곡선이다. 이러한 Passive Matrix의 특징은 한번 자화가 되면 전류가 없어도 유지된다는 특징이 있다. 이러한 성질을 'Non-Volatile'라고 한다.

Non-Volatile: 한번 자화가 되면 전류가 없어도 유지되는 것



5-1-1. Passive Matrix의 쓰기

 Passive Matrix에서 쓰는 방식은 원하는 방향으로 자화시키면 된다.



그림으로 알아보자.

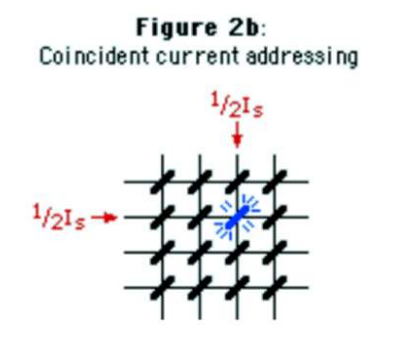

½ Is (half current)를 가해 두줄이 만나는 지점에서 충분한 전류가 발생하여, 교차점에서 데이터가 저장되는 구조이다.



5-1-2. Passive Matrix의 읽기

 Passive Matrix에서 읽는 방법은 일부러 상태를 바꾸어 보는 것이다.

저장된 값 = 0일 때



 저장된 값 = 0인 상황에서는 이미 방향이 같기 때문에 자화의 변화가 없어, 신호가 없다.

저장된 깂 = 1일떼



 저장된 값 = 1일 때  반대 방향으로 바꾸면 자화의 변화가 발생하여 전압 펄스가 발생한다. 즉, 자화가 바뀔 때만 신호가 발생하는 것이다.



이때, Destructive Read라는 개념이 등장한다. 읽을 때 일부러 자화의 방향을 바꾸면서 원래 데이터 = 1 에서 읽는 순간 데이터 = 0으로 바뀌면서 데이터가 파괴되는 것이다. 따라서, 읽는 순간 다시 써야한다.



즉, Passive Matrix에서 읽기 = 데이터 확인 + 파괴 인 것이다.



 Passive Matrix는 전류가 선택된 셀 말고 다른 경로로도 새어나간다는 문제가 있다.(= 누설 전류) 이로 인해 원하지 않는 셀도 영향을 받고, 정확한 읽기/쓰기가 불가능하다. 즉, transistor(=Selector)가 없기 때문에 일어나는 문제이다.



이를 해결하기 위한 방법이 바로 Active Matrix이다.



  Passive Matrix
핵심 구조 행과 열 전극의 교차점에 cell 위치 (트랜지스터 X)
쓰기/ 읽기 - 자화를 통해 쓰기
- 반대방향으로 상태를 바꾸어 읽기

- 속도가 상대적으로 느리다
장점 구조가 단순하여 고밀도 구현에 유리
단점 - 누설 전류 발생 가능 = 전력 소모가 크다
- 원치 않는 셀도 영향을 받음





5-2. Active Matrix

Active Matrix는 각 cell에 MOSFET이 존재한다. 이 MOSFET은 '셀 선택 스위치' 역할을 하는 것이다.

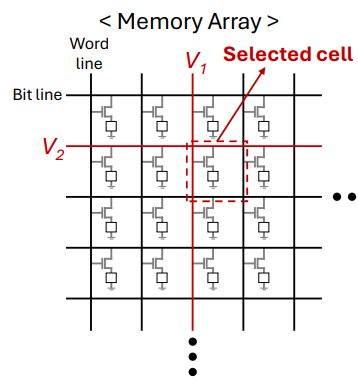

WL은 해당 Row의 MOSFET을 ON시키고, BL은 특정 열에 신호 V2를 인가한다. 그 결과, 이 둘의 교차점에 해당하는 선택된 Cell(= Selected Cell)만 연결되고, unselected cell은 완전히 차단된다. passive Matrix와 달리 정확하게 선택할 수 있고, 간섭을 제거할 수 있으며, 속도를 향상 시킬 수 있다.
